Digestor de cúpula fija
Los digestores de cúpula fija son uno de los generadores de biogás por fermentación húmeda más conocidos del mundo. Estos generadores simples, generalmente subterráneos, se originaron en China alrededor de 1936. [ 1 ]

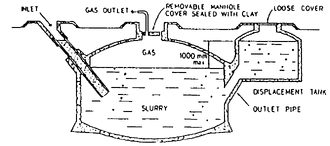

Debido a su relativa simplicidad y al uso de materiales fácilmente disponibles, tanto como combustible como en la construcción, los digestores de cúpula fija se han vuelto cada vez más populares en todo el mundo. La estructura típica de un digestor de cúpula fija consiste en un canal de entrada, un depósito de fermentación inferior con una cúpula de recolección rígida e inamovible que lo cubre y algún tipo de alivio de desbordamiento. Existen varios tipos diferentes de digestores de cúpula fija, pero el más popular es el diseño chino, que generalmente se construye con ladrillos sellados con gas y mortero o cemento.
El diseño simple de un digestor de cúpula fija y su falta de partes móviles significa que, si se construye bien, la estructura durará muchos años. Sin embargo, el diseño es inaccesible por naturaleza debido a su construcción (generalmente) subterránea, y su falta de partes móviles significa que el acceso al interior del digestor (por ejemplo, para fines de limpieza y mantenimiento) es extremadamente difícil. Dado que el gas metano dentro de la cámara de recolección es expulsado solo por la presión de otro metano, la presión del gas que sale del colector está sujeta a grandes fluctuaciones, lo que lo hace inadecuado para su uso para cocinar u otras aplicaciones que requieren un flujo constante de gas, sin un dispositivo regulador adicional. [ 2 ]
Pros
- Robusto y posible de construir con materiales baratos y económicos.
- Discreto, normalmente enterrado.
- Bien aislado. El diseño subterráneo combinado con materiales de construcción típicamente porosos permite que el biodigestor permanezca a una temperatura productiva durante más tiempo.
Contras
- Se necesitan albañiles expertos para construir una cúpula de recolección de gas utilizable
- Toda la estructura debe ser hermética para evitar que el metano recolectado se escape.
- Por lo general, la construcción subterránea limita la accesibilidad y la reparación.
- Si hace frío y no se calienta internamente, el diseño aislado aumenta el tiempo para producir metano cada día.
- Salida de gas sujeta a grandes fluctuaciones de presión.
- Las fugas de gas se vuelven frecuentes a medida que la estructura envejece.
Comparaciones con otros tipos de digestores
vs. Digestores de tambor flotante
- Producción de gas similar
- Consistencia de presión más pobre
- Más fácil de mantener (sin corrosión)
- Es mucho más difícil medir la cantidad de gas disponible para su uso.
- Generalmente menos costoso
- Mejor aislamiento, opción para calefacción interna.
- Mayor esperanza de vida
vs. Digestor de tubo de polietileno
- Menos versátil (estructura más difícil de adaptar para un mayor uso)
- Más caro, materiales más difíciles de conseguir.
- Salida de gas a mayor presión
- Mayor esperanza de vida
- Menos intrusivo
- Mucho más complicado, menos adecuado para operaciones experimentales/de prueba.
- Más difícil de mantener pero más duradero.
Tipos de digestores de cúpula fija
- Cúpula fija china : la original. Se han construido unos cinco millones en China desde la década de 1930.
- Modelo Janata (obsoleto): digestor de cúpula fija construido en la India. Se dejó de fabricar debido a una metodología de construcción defectuosa que provocaba constantemente grietas en la cúpula que contenía el gas y las consiguientes fugas.
- Modelo Deenbanhdu : sucesor del modelo Janata, simplifica la forma de silo de la cámara de fermentación/colector de gas de cúpula fija china a una cúpula hemisférica.
- CAMARTEC : Diseño más simple de los digestores de cúpula fija. Cámara de fermentación/colector de gases hemisférica con base rígida. [ 3 ]
