الشكل 1 - منشار نموذجي قابل للتعديل. سيستغرق هذا النوع شفرات يتراوح طولها من 8 إلى 12 بوصة. يتم تنظيم التوتر على الشفرة بواسطة صامولة جناح بالقرب من المقبض.عادةً ما يتم قطع القضبان والقضبان والأنابيب المعدنية بالطول باستخدام نوع ما من المنشار. يمكن أيضًا نشر الصفائح المعدنية لتشكيلها، ويتم استخدام المنشار في جميع هذه الأعمال العامة. يتكون هذا المنشار من إطار معدني، ومقبض، وشفرة، ويكون الإطار إما من النوع الثابت الذي يأخذ طول شفرة واحدة فقط، أو قابل للتعديل ليأخذ شفرات بأطوال مختلفة. يظهر مثال على هذا النوع من المنشار في الشكل 1. وفي كلتا الحالتين، يتم تثبيت الشفرة بإحكام في الإطار عن طريق ربط الجناح أو تخريشه. الجوز، وبالتالي سحب حامل الشفرة ذي المقطع المربع الموضح في الشكل 1.
عادةً ما تكون شفرات المنشار مصممة للقطع بالضربة الأمامية فقط، وبالتالي يجب تثبيت الشفرة في الإطار مع توجيه الأسنان بعيدًا عن المقبض. يتم تصنيع الشفرات بأطوال تتراوح بين 8 و14 بوصة، ولكن يمكن شراء شفرات أطول لوظائف خاصة. ويتراوح عدد الأسنان في البوصة الواحدة من 14 إلى 32.
يبلغ عرض الشفرات عمومًا ½ بوصة وسمكها حوالي 1/40 بوصة. يتم ضبط الأسنان بحيث يتم إجراء قطع أوسع إلى حد ما من سمك الشفرة وبالتالي منع ضيق الشفرة في القطع. يتم الحصول على المجموعة إما عن طريق ثني الأسنان البديلة قليلًا إلى الخارج، أو عن طريق وجود "حافة متموجة" حيث يتم ثني الأجزاء البديلة من الشفرة إلى الخارج. في بعض أنواع شفرات المنشار، المصممة للاستخدام فقط على المعادن الناعمة، مثل النحاس، يتم جعل الشفرة أرق باتجاه الخلف. وهذا يتجنب ضرورة وجود أي مجموعة، بالمعنى المعتاد، على هذا النوع من الشفرات.
أنواع الشفرة . يجب أن تكون أسنان شفرة المنشار صلبة للغاية، وبالتالي لا يمكن شحذها أو تثبيتها عندما تصبح باهتة، كما هو الحال مع المنشار المخصص للأعمال الخشبية. يتم تقوية بعض الشفرات وتقويتها بنفس الدرجة، ولكن الأنواع الأكثر استخدامًا يتم تقسيةها بحيث تكون الأسنان صلبة وبقية الشفرة ناعمة نسبيًا. إنه مفيد بشكل خاص للنشر في الزوايا الصعبة، عندما يكون المنشار أكثر عرضة للالتواء، وهو مناسب لمهام مثل قطع الأنابيب، ومكاوي الزوايا، والصفائح الرقيقة، والقنوات، وغيرها من الأقسام الصعبة.
تدوم الشفرات المقوية طوال الطريق لفترة أطول وتقطع بشكل أفضل من الشفرات الأخرى، وتكون بشكل عام أكثر ملاءمة للعمال المهرة، في حين أن الشفرات ذات الظهر الناعم تكون أقل سهولة في الكسر في أيدي العامل غير المهرة.
ترجع الكثير من الصعوبات التي تواجه قطع المعدن إلى التوتر غير المناسب للشفرة في الإطار. يجب تشديد الشفرة في الإطار بحيث لا تتأرجح بشكل جانبي عند القطع. ولكن لا ينبغي أن يكون ضيقًا جدًا، خاصة عندما يكون جديدًا، حيث أن هناك فرصة كبيرة للكسر إذا كان الإطار ملتويًا قليلاً عند النشر.
الشكل 2 - عند بدء القطع بالمنشار، ابدأ من الأسفل، وليس من الحافة. من خلال البدء بشكل صحيح، سيتم إطالة عمر الشفرة.سوف توفر شفرة المنشار، مثل الملف، خدمة أطول إذا تم استخدامها على معادن أكثر ليونة عندما تكون جديدة وعلى مواد أكثر صلابة بعد أن تصبح الأسنان باهتة. كما يجب ألا يبدأ القطع من الحافة، بل من الأسفل، كما هو موضح في الشكل 2.
من المهم عدم القطع بسرعة كبيرة بالمنشار، لأن ذلك سيؤدي إلى تسخين الأسنان وفقدان أعصابها الصحيح؛ بالإضافة إلى ذلك، فإن الأسنان لا تعض على المعدن، ولكنها تميل إلى الانزلاق على السطح. تعد سرعة النشر جيدة بين أربعين وخمسين ضربة في الدقيقة إذا تم إمساك المنشار بشكل صحيح، مع إمساك اليد اليسرى بمقدمة الإطار واستخدام اليد اليمنى بنفس الطريقة المستخدمة في مقبض الملف. بسبب وضع الأسنان في الشفرة، يجب تطبيق الضغط لأسفل باليد اليسرى على الضربة الأمامية فقط. في نهاية السكتة الدماغية يجب تخفيف هذا الضغط. وانسحب المنشار إلى نقطة البداية. أدق الأسنان. يجب استخدام الشفرة على فولاذ الأدوات، والأنابيب النحاسية والنحاسية، والصفائح المعدنية الرقيقة حيث يكون القطع الناعم ضروريًا لمنع كسر الشفرة. تستخدم الأسنان الخشنة لقطع الحديد المطاوع. بالنسبة للعمل العام، فإن الشفرة التي تحتوي على 18 سنًا في البوصة هي الأكثر إرضاءً.
الشكل 3 - منشار القطع المعدني المدعم، كما هو موضح أعلاه، هو الأفضل للأعمال المعدنية الفنية ولقطع الأنابيب والقضبان والقضبان النحاسية والنحاسية.ملاحظات على القطع . إذا تم كسر الشفرة أثناء قطعة معدنية جزئيًا، فمن الأفضل أن تبدأ القطع من الجانب الآخر بدلاً من محاولة العمل على القطعة القديمة. جرح منشار. يكون القطع أضيق قليلًا من ذلك الذي ستصنعه الشفرة الجديدة، وعند العمل على القطع القديم، من المحتمل أن تتضرر مجموعة الأسنان وتتلف الشفرة الجديدة. بالنسبة لأي شخص يقوم بقدر كبير من العمل بالمعدن، فهذا أمر جيد. فكرة أن يكون لديك منشارين، أحدهما بشفرة جديدة للنحاس والنحاس وما إلى ذلك، والآخر بشفرة مهترئة قليلاً للفولاذ والحديد.

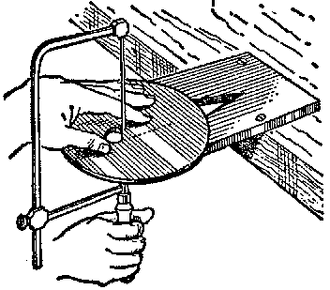

الشكل 4 - منشار الثقب أو المجوهرات المستخدم في الأعمال الدقيقة وقطع التصميمات. يجب أن يتم العمل بشكل آمن لمنع كسر شفرة المنشار.المنشار المدعوم ومنشار الثقب . في حين أن المناشير هي الأكثر استخدامًا بشكل عام، إلا أن هناك منشارين يدويين آخرين للمعادن؛ المنشار الصغير المدعوم ومنشار الثقب. يُستخدم المنشار المدعم كما هو موضح في الشكل 3 لقطع أجزاء صغيرة من النحاس والأنابيب النحاسية، وهو أكثر فائدة في الأعمال المعدنية الفنية والأعمال الكهربائية مقارنة بمهام القطع المنزلية المتوسطة.
يُستخدم المنشار الثاقب، الموضح في الشكل 4، في قطع الثقوب والفتحات والأشكال الداخلية. يتكون من إطار بفكين ومقبض. الفك السفلي قابل للتعديل بحيث يمكن استخدام شفرات المنشار بأطوال مختلفة. يجب وضع الشفرة في الإطار بحيث تكون الأسنان متجهة نحو المقبض
بحيث يتم القطع على السكتة الدماغية الهبوطية. تظهر طريقة حمل المنشار في الشكل 4. أي شخص مهتم بالقيام بأعمال زخرفية في المعادن الرقيقة سيجد أن المنشار الثاقب هو الأداة الأكثر قيمة. لقطع فتحة أو أي شكل مغلق آخر، من الضروري أولاً حفر ثقب صغير. يتم بعد ذلك إدخال الشفرة وتثبيتها في إطار المنشار، ويتم قطع الثقب إلى الشكل المطلوب.
يجب توخي الحذر للحفاظ على تشغيل المنشار بشكل صحيح، وإلا فإن الشفرة تنكسر بسهولة. يجب ألا يتم دفع المنشار بالقوة، ومن الضروري إجراء ضربات بطيئة وسهلة. في حين أن المناشير المعدنية تعمل بشكل جيد جدًا في أعمال القطع الصغيرة، فإن النشر عبر جزء كبير من الصفائح المعدنية يعد عملاً شاقًا. بالنسبة لمهام القطع الكبيرة، من الأفضل للميكانيكي المنزلي أن يأخذ العمل، عندما يكون ذلك ممكنًا، إلى ورشة الآلات ويسمح له بقطع المعدن على آلة قص، كما هو موضح في الشكل 5. تتكون هذه الآلة من شفرة ثابتة وآلة قص ، يتم تشغيلها بواسطة مقبض طويل للحصول على ميزة الرافعة الطويلة. ستقوم هذه الآلة بقطع الصفائح المعدنية ذات المقياس الثقيل إلى حد ما في جزء صغير من الوقت الذي تستغرقه المنشار.
الشكل 5 - يمكن استخدام آلة القص لقطع الصفائح المعدنية متوسطة الحجم والقضبان الصغيرة.
