Para ver el artículo completo sobre el secador de código abierto, consulte Diseño de horno de vacío de código abierto para secado a baja temperatura: evaluación del rendimiento para PET reciclado y biomasa y la publicación:
- Hubbard BR, Putman LI, Techtmann S, Pearce JM. Diseño de horno de vacío de código abierto para secado a baja temperatura: evaluación del rendimiento para PET reciclado y biomasa. Journal of Manufacturing and Materials Processing . 2021; 5(2):52. https://doi.org/10.3390/jmmp5020052 preimpresión de acceso abierto
Contenido
- 1 Breve descripción
- 2 Paso 1: Confirme que el compresor de aire esté configurado correctamente.
- 3 1.1
- 4 1.2
- 5 1.3
- 6 1.4
- 7 1.5
- 8 Paso 2: Verifique que las conexiones a la bomba de vacío Venturi estén seguras.
- 9 2.1
- 10 2.2
- 11 Paso 3: Verifique las conexiones eléctricas del calentador y los circuitos de control.
- 12 3.1
- 13 3.2
- 14 Paso 4: Preparar la muestra a deshidratar.
- 15 4.1
- dieciséis 4.2
- 17 4.3
- 18 Paso 5: Iniciar la deshidratación.
- 19 5.1
- 20 5.2
- 21 5.3
- 22 5.4
- 23 5.5
- 24 5.6
- 25 5.7
- 26 5.8
- 27 5.9
- 28 Paso 6: Libere el vacío y retire la muestra.
- 29 6.1
- 30 6.2
- 31 6.3
- 32 Paso 7: Medir y moler la muestra.
- 33 7.1
- 34 7.2
Breve descripción
Estas son instrucciones detalladas paso a paso sobre cómo utilizar este dispositivo para eliminar la humedad de manera rápida y eficiente de una muestra.
Paso 1: Confirme que el compresor de aire esté configurado correctamente.
1.1
Asegúrese de que la regleta esté enchufada a una toma eléctrica.
1.2
Encienda el compresor de aire, no debería encenderse todavía ya que la regleta a la que está enchufado no se enciende hasta más tarde, cuando estemos listos para comenzar a secar la muestra.
1.3
Ajuste la presión del regulador hasta el tope cero (en sentido antihorario con la perilla).
1.4
Verifique que no haya torceduras en la manguera de aire y enderécelas.
1.5
Conecte el extremo macho de la manguera de aire al compresor de aire.
Paso 2: Verifique que las conexiones a la bomba de vacío Venturi estén seguras.
2.1
Inspeccione visualmente que todas las conexiones a la bomba de vacío y a la tapa estén seguras.
2.2
Conecte el extremo hembra de la manguera de aire a la bomba de vacío.
Paso 3: Verifique las conexiones eléctricas del calentador y los circuitos de control.
3.1

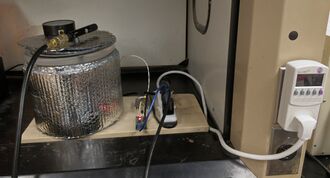

Asegúrese de que todo esté conectado como se ve a continuación.
3.2
Asegúrese de que los dos cables blancos trenzados estén conectados de forma segura a los pines de la derecha de la placa de circuito verde; van al sensor de temperatura de la cámara.
Paso 4: Preparar la muestra a deshidratar.
4.1
Mida y registre la masa del plato en el que se colocará la muestra. De esta manera, la masa del plato que contiene la muestra se puede restar de la masa total para poder calcular una masa de la muestra antes y después.
4.2
Coloque la muestra en el plato.
4.3
Ahora mida y registre la masa de la muestra y del plato juntos.
Paso 5: Iniciar la deshidratación.
5.1
La tapa debe tener un buen sellado para poder crear un vacío en la cámara, así que asegúrese de que el sello de silicona de la cámara esté limpio.
5.2
Coloque la muestra dentro de la cámara de vacío, haga lo mejor que pueda para tener la mayor superficie posible de la muestra en contacto con el fondo de la cámara/plato, esto reducirá el tiempo que tarda la muestra en secarse.
5.3
Coloque la tapa en la parte superior de la cámara y encienda la regleta, no se asuste, el compresor de aire podría encenderse una vez que se encienda la regleta.
5.4
Utilice la perilla del compresor de aire para aumentar la presión del regulador a 80 psi.
5.5
Verifique el manómetro de presión/vacío. Si la aguja no se mueve de manera constante hacia la marca de 24 (in. Hg), presione suavemente la tapa para ayudar a crear el sello.
5.6
La cámara debe alcanzar 24 (in. Hg) en aproximadamente 3 minutos a 80 psi, si la aguja se detiene antes de 24 (in. Hg) verifique nuevamente el regulador, debe estar configurado a 80 psi.
5.7
Es posible que sea necesario aumentar ligeramente el regulador del compresor de aire por encima de 80 psi para lograr un vacío de 24 (in. Hg).
5.8
Registre la hora en que se inició el secado.
5.9
Continúe con el paso 6 una vez transcurrido el tiempo especificado.
Paso 6: Libere el vacío y retire la muestra.
6.1
Para retirar la muestra de la cámara, es necesario liberar el vacío. Si se hace esto rápidamente, el aire entrará rápidamente en la cámara y la muestra deshidratada puede salir despedida del recipiente en el que se encuentra. Para evitar que esto suceda, libere lentamente la presión en la cámara con la perilla reguladora del compresor de aire. Disminuya la presión en aproximadamente 10 psi cada 4 segundos. Una vez que el manómetro de la tapa indique cerca de 0 (in. Hg), se debería poder quitar la tapa y sacar la muestra.
6.2
Apague la regleta.
6.3
Al presionar el botón del extremo derecho (violeta) en el medidor de vatios, se mostrará cuántos kilovatios-hora ha utilizado todo el sistema.
Paso 7: Medir y moler la muestra.
7.1
Ahora mida y registre la masa de la muestra deshidratada. Recuerde restar la masa del plato que registramos anteriormente. Ahora, a la masa inicial de la muestra se le puede restar la masa final para saber cuánta masa se perdió durante el secado.
7.2
Una vez realizado el procedimiento, la muestra se puede moler hasta convertirla en polvo.
