又是新的一天,又是新的 3D 打印设备。
我们收到一份设计键盘保护器的请求,要求为帕金森患者设计一款键盘保护器。如果您或您认识的人患有帕金森病,那么在键盘上打字有时会很困难。键盘保护器是一种辅助设备,可以使打字变得容易得多。它充当键盘按键和手之间的物理屏障,帮助引导您找到正确的按键并降低错误击键的可能性。对于那些患有震颤或精细运动控制困难的帕金森患者来说,键盘保护器可以成为一种有价值的工具,帮助他们保持通过书面方式进行交流的能力。
但是,对于需要一点打字帮助的人来说,键盘保护器很有用。它可以帮助有视力障碍的人区分按键之间的距离。
- 步骤 1:在互联网上搜索 Logitech k480 的 3D 模型
- 第 2 步:一无所获
- 步骤 3:终于找到了一款模型,但它要 49 美元
- 步骤 4:建立完整的管道,避免支付 49 美元
我们很快意识到,如果我们手动设计一个键盘保护装置,那将花费很长时间,而且当有新的请求时,我们最终将不得不重新进行整个过程。因此,我们想出了一个流程,用标准复印机扫描键盘,然后从那里生成我们的 3D 文件。
与 3D 扫描仪不同,复印机是常见的家用物品。这意味着社会服务机构甚至个人无需使用昂贵的设备即可向我们发送请求。
通过扫描的照片,我们可以得到键盘布局的二维平面,我们所要做的就是调整比例并推断出键盘

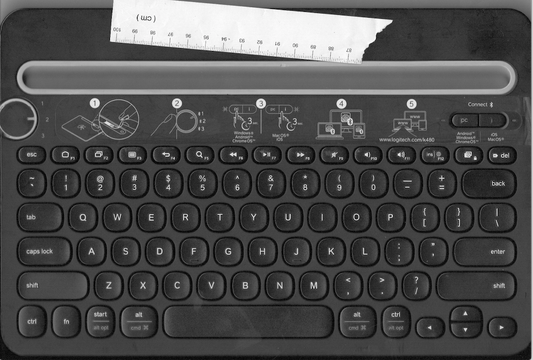

我们扫描了键盘并添加了一把尺子以调整比例。
以下步骤可在 Photoshop 或大多数照片编辑软件中完成。我们最喜欢的软件之一是 Pixlr,它是浏览器中的免费替代品。
下一步是增加亮度和对比度,使按键周围有清晰的边框
然后我们可以使用反转蒙版来选择按键的内部部分。
然后我们可以用颜色填充内部部分并将文件导出为 SVG。
将 SVG 上传到 TinkerCad 以挤压出键盘保护罩
https://www.tinkercad.com/things/4vojjceaumT
下载可 3D 打印的 STL
我们还设计了一个夹具,可以与松紧带或橡皮筋一起使用,将键盘保护装置固定在设备上:
https://www.tinkercad.com/things/5T3Wg0eRTCH
--
职业治疗师的反馈
- 我们注意到有些边缘有点锋利。出于安全考虑,最好将边角/边缘保持圆润(例如您已完成的底部边角)。
- 我们确实注意到按键间距和顶部的键盘保护装置之间存在差异。目前,对我们来说,这似乎不会造成太大的阻碍——但再次强调——客户试用只会告诉我们更多关于这一点的信息。
- 如果握住或移动键盘,夹扣似乎会上下滑动。由于这款键盘大部分时间都是静止的,因此我预计这不是问题。但是,对于其他客户或 iPad 上的键盘保护装置来说,这可能是一个潜在问题,因为键盘保护装置和夹扣可能会滑落。
- 松紧带在设计中效果很好,我喜欢它们不太厚(因此不会使键盘失去平衡)。但是,如果对键盘施加压力,键盘会在桌子上滑动。我想知道是否可以改用防滑松紧带/带子,以确保它不会滑落?
- 我个人喜欢黄色,因为它很显眼。然而,实际上我们必须了解什么颜色真正适合我们的客户,只有通过试用才能更多地了解客户对此的偏好。
- 在我们对原型进行了一些探索后,我们发现一个令人担忧的问题是键盘保护装置的坚固性。由于它是两块连接在一起的,我们注意到,只要施加很小的压力,它们就会松动或折断。这令人担忧,因为我们需要这种键盘保护装置要坚固一些,以确保客户可以使用它,即使他们的动作不够轻柔。如果键盘保护装置很脆弱,将键盘保护装置放在系统上的护理人员也可能不敢触碰它们。我们不确定这是否是因为它们太薄了。
第二次迭代
扫描方法会在 SVG 中留下许多需要手动清理的瑕疵,最好使用 OpenSCAD 版本。为了解决这个问题,我们偶然发现了这个很棒的小工具:
