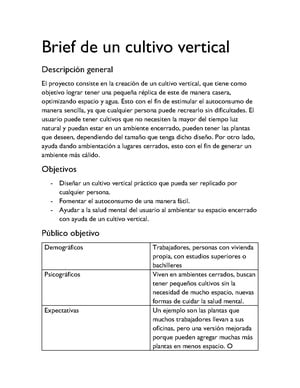

El diseño del presente proyecto es una réplica de un cultivo vertical de manera casera, este es de 3 niveles que fueron hechos de tubos de PVC. Luego, los soportes fueron obtenidos en una impresora 3D y las placas de manera fueron hechas por corte láser. El funcionamiento de este prototipo es lograr que una persona puede tener cultivos o plantas en un espacio pequeño, sin la necesidad de mucha agua, ya que por la misma manera en la que fue hecho el diseño, al colocar agua a un lado, esta se desplazaría a lo largo de todo el tubo.
En caso de que sea para un uso de cultivo, el funcionamiento es lograr fomentar el autoconsumo de una manera sencilla y sin necesidad de mucha tierra, en el caso de este proyecto se podrían sembrar plantas aromáticas, ya que no se necesita mucho espacio para ello. Por otro lado, si es un uso más decorativo, el funcionamiento es lograr que el usuario tenga más plantas en un mismo lugar y usando el mismo espacio que una maceta, esto lograría ambientar un lugar que sea cerrado. También se considera que puede ayudar a la salud mental del usuario.
Materiales, herramientas y proceso de fabricación[edit | edit source]
- 1 metro de tubo PVC de 1 ½ pulgadas
- 3 codos de PVC 1 ½ pulgadas
- 3 tapones de hembra de PVC sin rosca 1 ½ pulgadas
- 3 placas de madera MDF de 6 milímetros
- 3 soportes de PLA
- Tierra abonada o para cultivar
- Plantas
Cantidad | Material | Proveedor | Costo total |
1 | Metro de PVC de 1 ½ pulgadas | Vidrí | $2.00 |
3 | Codos de PVC 1 ½ pulgadas | Vidrí | $1.20 |
3 | Tapón hembra PVC sin rosca de 1 ½ pulgadas | Vidrí | $0.90 |
3 | Placas de madera MDF de 6 milímetros | Ramarti | $12.00 |
3 | Soportes de PLA | Elaboración propia | $0.00 |
3 | Plantas | Freund | $4.70 |
1 | Pintura en spray | Dollar Ciry | $1.45 |
Total: $22.25
Las herramientas utilizadas para este proyecto fueron Adobe Ilustrator, para realizar el diseño de las placas de madera MDF, siendo este enviado para el proceso de corte laser; Autodesk Inventor, para realizar la forma de los soportes, que luego fueron ingresados al programa UltiMaker Cura, donde se trabajó en la preparación para la impresión a realizarse en una impresora 3D con material PLA.
Instrucciones de ensamblaje[edit | edit source]
Para la parte de las instrucciones de ensamblaje, una vez se cuenten con los materiales mencionados anteriormente, primero se deben de colocar los soportes de PLA en alguna superficie plana. Luego, las placas de madera MDF se colocan sobre los soportes, los cuales cuentan con entradas a medida para brindar su encaje y sostenibilidad.
Como punto que se puede realizar ya sea antes o después está la unión de los tubos de PVC. Primero, se debe realizar un agujero a los tapones de PVC, que es donde pasará el agua entre los diferentes niveles del cultivo vertical. Segundo, a los tubos de PVC se les realiza un corte rectangular donde se colocarán las plantas. Y de último, se une con codos uno de los extremos de dichos tubos, ya que el otro extremo cuenta con el tapón al cual se le hizo un agujero.
Una vez teniendo estas partes se procede a colocar los tubos de PVC dentro de los orificios de la estructura de madera MDF, la cual ya cuenta con los soportes. Ahora, el proyecto ya se encuentra listo para que se le coloque tierra y las plantas que se deseen cultivar
Instrucciones de operación[edit | edit source]
- Elegir las plantas que de preferencia sean de sombra, ya que la estructura está diseñada para interiores.
- Trasplantar las plantas de forma que la raíz se pegue a la tierra.
- Verter el agua en el primer oficio vertical, así la tierra la absorbe y la hace circular por sí sola en los canales hasta llegar al fondo de la estructura.
Recomendaciones de seguridad[edit | edit source]
- Alejar la estructura de la corriente por si llega a derramar agua.
- Ponerlo en un lugar plano para darle la estabilidad correcta a la base.
- Poner la cantidad de agua necesaria de forma que llegue hasta el fondo de la estructura, pero sin que llegue a rebalsar los canales.
- Tomar en cuenta el tamaño del tubo PVC para elegir la planta, para no sobrecargarlo y que sobrecargue la estructura.
- Al momento de hacer los cortes, usar el material protector necesario como guantes para evitar cortes en la piel.
- Al usar la impresora no tocarla de la base, ya que se encuentra a altas temperaturas.
Conclusiones[edit | edit source]
El cultivo vertical ya no es algo del futuro, sino que puede ser realizado desde ya, donde las zonas urbanizadas incrementan día con día. Las principales funciones de este son reducir el uso de la tierra, incentivar el autoconsumo, maximizar el espacio y el agua. Esta alternativa sirve tanto para cultivar verduras, plantas aromáticas o, por otro lado, solo sembrar plantas decorativas generar un ambiente más ameno donde se encuentra el usuario. Hay que tomar en cuenta que si se desea cultivar se deben tener los conocimientos dependiendo del cultivo que se quiera sembrar.
En el proyecto se logró cumplir con lo esperado, un diseño que maximiza el espacio, realizado con joints, en el cual si no se hacía un cultivo vertical se necesitaba de mucho espacio horizontal; sin embargo, se tienen muchas áreas de mejora, entre ellas se encuentran las siguientes: hay que tener en cuenta el diámetro de los tubos PVC para hacer los diseños de corte láser e impresión 3D, ya que en el caso de la etapa de ensamblaje se notó que no quedaba totalmente ajustado por el error a la hora de determinar las medidas en el diseño; otra recomendación es buscar plantas más pequeñas si la estructura es pequeña; si se quieren poner plantas más grandes, comprar tubos PVC acordes al tamaño y así modificar los archivos editables para que todo quede adecuado.
Por último, en el proyecto se tuvo que pegar las tres impresiones 3D a una base porque el cultivo vertical no presentaba la estabilidad necesaria para sostenerse por sí sola. Sin embargo, esto no fue pensado desde el inicio, sino que fue algo que se vio forzado a hacer por la funcionalidad de la estructura.
Referencias[edit | edit source]
Peláez, B., & Bonanno, S. (2019, 22 agosto). Definir el público objetivo, el continuo reto de las pequeñas empresas. Capterra. Recuperado 10 de abril de 2024, de https://www.capterra.es/blog/834/definir-el-publico-objetivo-el-continuo-reto-de-las-pequenas-empresas
Schaden, C. (2010, 28 septiembre). Hydroponic vertical garden at Sembradores Urbanos. Appropedia. Recuperado 10 de abril de 2024, de https://www.appropedia.org/Hydroponic_vertical_garden_at_Sembradores_Urbanos
Tenorio, C. (2020, 13 junio). CULTIVO VERTICAL Casero: Qué Es, Qué Cultivar, Tipos, Ventajas Y Desventajas. Ecosiglos. https://ecosiglos.com/cultivo-vertical/
Wallace-Springer, N. (2023, 7 septiembre). ¿Qué debes de saber acerca de la agricultura vertical? https://www.pthorticulture.com/es/centro-de-formacion/qu%C3%A9-debes-de-saber-acerca-de-la-agricultura-vertical/
Imágenes de referencia:
Se tomaron a medida se iba realizando el proceso.
Acá pueden encontrar los archivos utilizados para realizar el cultivo: https://drive.google.com/drive/folders/1jGbk6lGol0BrO8ACCqSBnbE1OnIK6ECq?usp=drive_link
