Los autoinyectores son un dispositivo con resorte que ayuda a administrar las dosis adecuadas de ciertos medicamentos. Tienen ajustadores incorporados para garantizar que el medicamento se administre a la profundidad adecuada del cuerpo. Son útiles para quienes tienen problemas para utilizar una aguja simple para inyecciones, posiblemente niños, ancianos o personas con fobia a las agujas. También son útiles para inyectar a las mascotas sus medicamentos. El AutoInjector mantiene la aguja cubierta hasta el momento de la inyección para evitar lesiones, y algunos tienen una medida segura incorporada que exige que se empuje el inyector contra la piel antes de presionar el botón del gatillo para evitar una descarga accidental.
Contenido
Lista de materiales
- Resorte de 3,5" por 0,5"
- Resorte de 3" por 0,25"
- Resorte de 1,5" por 0,5"
- Plano claro opcional para usar como ventana; dejarlo abierto también funciona bien
- Pegamento, como una pistola de pegamento caliente.
- Todos los colores son teóricos y se utilizan para especificar a qué pieza se hace referencia.
Autoinyector desmontado- Pegue las piezas superior e inferior del soporte del resorte juntas
- Use pegamento caliente para crear un pequeño cojín en el extremo del vástago del émbolo, si lo desea, para mayor comodidad y para ayudar a estabilizar el vástago.
- Coloque el primer resorte en el vástago del émbolo.
- Inserte el soporte del resorte con la parte superior más pequeña en el resorte con el vástago del émbolo por el medio.
- Coloque el tercer resorte en el vástago del émbolo, de modo que caiga en el soporte del resorte.
- Coloque la pieza indicadora "amarilla" en las ranuras dentro del émbolo "azul" y la pieza del botón del gatillo, con las marcas indicadoras orientadas hacia el orificio de visualización en la pieza "azul".
- Coloque el extremo pequeño del vástago del émbolo a través del pequeño orificio en la parte superior del émbolo "azul" y la pieza del botón del gatillo.
- Coloque el extremo ancho del vástago del émbolo en la pieza indicadora "amarilla". Tendrás que comprimir los resortes para hacer esto.
- Inserte el resorte n.º 2 seguido de las piezas ensambladas en el cuerpo del inyector. Tendrás que presionar el botón del gatillo para deslizar las piezas dentro del cuerpo.
- Enrosque el adaptador de profundidad larga en la carcasa de la jeringa.
- Inserte la guía de imprimación/profundidad en el adaptador de profundidad larga
- Utilice la unidad de alojamiento de la jeringa para fijar los resortes introduciéndolos en el cuerpo del inyector hasta el tope.
- Retirar del cuerpo del inyector una vez que los resortes estén configurados.
- Gire la unidad de alojamiento de la jeringa en las piezas ensambladas.
Herramientas necesarias
- MOST Delta RepRap o impresora 3-D RepRap similar
Especificaciones Técnicas e Instrucciones de Montaje
El cuerpo del inyector necesita soportes generados cuando se imprime para la ventana del botón de disparo; Estos se romperán después de imprimir.
Aproximadamente 4 horas para imprimir todas las piezas.
5-10 min para el montaje final.
Problemas comunes y soluciones
- Asegúrese de que los resortes estén cargados correctamente. Las posiciones de los resortes no son intercambiables*
Este proyecto superó con creces mis capacidades de CAD, por lo que no todas las piezas están optimizadas para la impresión; Ojalá alguien pueda mejorar mi diseño.
Ahorro de costes
- $1 por plástico, $5 por resortes, $6 en total

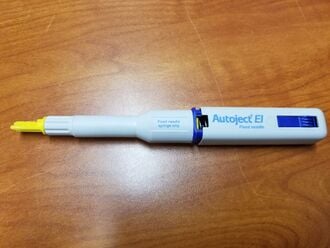

- $ 27,99 Owen Mumford Autoject EI [1]
- $22 de ahorro total o una reducción de precio del 78%.
Comunidades de Internet beneficiadas
- Propietarios de perros con diabetes
- Personas con alergias
- Padres de niños con alergias
- Personas con fobia a las agujas
- enfermeras
Referencias
- DallasMTBR, director. Acerca de Autoject 2. Youtube - Acerca de Autoject 2, Youtube, 18 de junio de 2017, www.youtube.com/watch?v=fndalvwKF4s&t=222s
- Owen Mumford. Folleto de Autoject. Folleto de Autoject, www.owenmumford.com/us/wp-content/uploads/sites/3/2014/12/Autoject-brochure.pdf
- Rawlings, Kelly. "Ayudantes de inyección". Main.Diabities.org, 2015, main.diabetes.org/dforg/pdfs/2015/2015-cg-injection-aids.pdf
